SIPLEE skivefjedreskiver er designet efter DIN 2092 og fremstillet efter DIN2093.

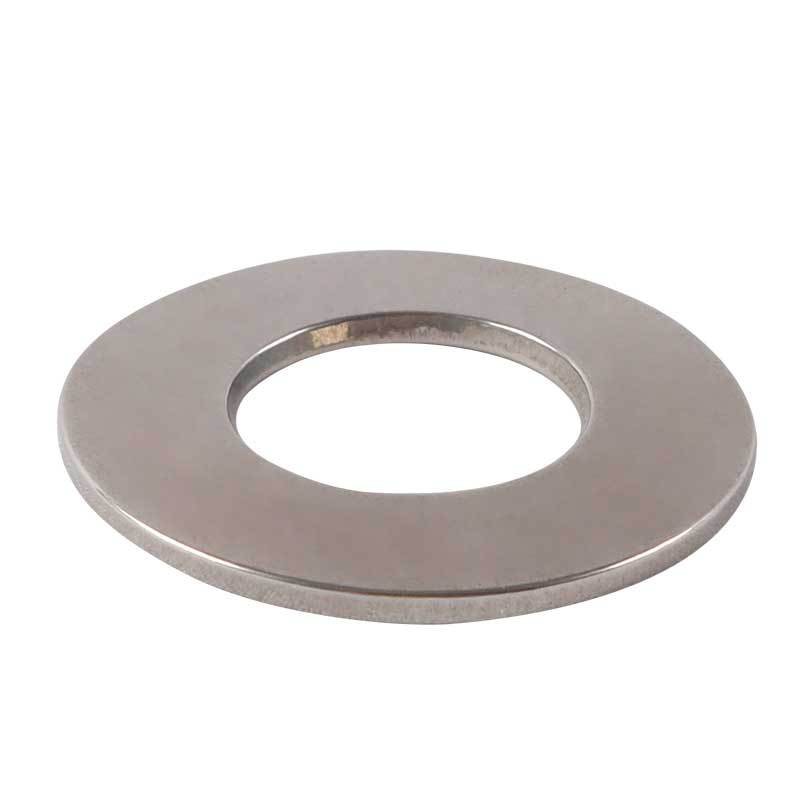

17-7PH-legering Belleville-skiver syrefast som en udfældningshærdende rustfri kvalitet. Besidder høj styrke, korrosionsbestandig, meget immun over for intergranulær revnedannelse og sulfidgruber, har fremragende modstandsdygtighed over for en række kemiske procesmiljøer.
SIPLEE har specialiseret sig i produktion af korrosionsbestandige materialefjedre såsom Inconel legering, Hastelloy, og har et stort lager. Vi kan levere med korte leveringstider.
SIPLEE® tilbyder flere løsninger til dig.
· Oprindelsessted: Kina
· Certificering: ISO9001-CE
· Materiale: 17-7PH
· Temperatur: 100-700 grad
· Præcis overholdelse af kraft- og dimensionskrav.
17-7PH / 1,4568 /S17700 / GH631 | |||
Foreslåede driftsbetingelser:-40 til plus 350 grader （-40 til plus 662 ℉） | |||
Cr | Ni | Al | Fe |
16 - 18 procent | 6.65 - 7.75 procent | 0.75 - 1,5 procent | bal |
17-7PH: En præcipitationshærdningsgrad af rustfrit stål. Besidder høj styrke, korrosionsbestandig, yderst immun over for intergranulær revnedannelse og sulfidgruber. | |||
Fjeder type:Skivefjederskiver, Kompressionsfjedre, Forlængerfjedre, Torsionsfjedre, Koniske fjedre, Bølgefjedre, Trådformer, Tætningsfjedre, Holdering, Stemplingsdele, Ventilfjedre | |||
DIN 2093 GB/T 1972-2005 serie A
Serie | D (mm) | d(mm) | t(t') (mm) | h0(mm) | H0(mm) | f≈0.75ho | ||
f(mm) | （HO-f）(mm) | F/N | ||||||
1 | 8 | 4.2 | 0.4 | 0.2 | 0.6 | 0.15 | 0.45 | 210 |
10 | 5.2 | 0.5 | 0.25 | 0.75 | 0.19 | 0.56 | 329 | |
12.5 | 6.2 | 0.7 | 0.3 | 1 | 0.23 | 0.77 | 673 | |
14 | 7.2 | 0.8 | 0.3 | 1.1 | 0.23 | 0.87 | 813 | |
16 | 8.2 | 0.9 | 0.35 | 1.25 | 0.26 | 0.99 | 1000 | |
18 | 9.2 | 1 | 0.4 | 1.4 | 0.30 | 1.1 | 1250 | |
20 | 10.2 | 1.1 | 0.45 | 1.55 | 0.34 | 1.21 | 1530 | |
2 | 22.5 | 11.2 | 1.25 | 0.5 | 1.75 | 0.38 | 1.37 | 1950 |
25 | 12.2 | 1.5 | 0.55 | 2.05 | 0.41 | 1.64 | 2910 | |
28 | 14.2 | 1.5 | 0.65 | 2.15 | 0.49 | 1.66 | 2850 | |
31.5 | 16.3 | 1.75 | 0.7 | 2.45 | 0.53 | 1.92 | 3900 | |
35.5 | 18.3 | 2 | 0.8 | 2.8 | 0.60 | 2.2 | 5190 | |
40 | 20.4 | 2.25 | 0.9 | 3.15 | 0.68 | 2.47 | 6540 | |
45 | 22.4 | 2.5 | 1 | 3.5 | 0.75 | 2.75 | 7720 | |
50 | 25.4 | 3 | 1.1 | 4.1 | 0.83 | 3.27 | 12000 | |
56 | 28.5 | 3 | 1.3 | 4.3 | 0.98 | 3.32 | 11400 | |
63 | 31 | 3.5 | 1.4 | 4.9 | 1.05 | 3.85 | 15000 | |
71 | 36 | 4 | 1.6 | 5.6 | 1.20 | 4.4 | 20500 | |
80 | 41 | 5 | 1.7 | 6.7 | 1.28 | 5.42 | 33700 | |
90 | 46 | 5 | 2 | 7 | 1.50 | 5.5 | 31400 | |
100 | 51 | 6 | 2.2 | 8.2 | 1.65 | 6.55 | 48000 | |
112 | 57 | 6 | 2.5 | 8.5 | 1.88 | 6.65 | 43800 | |
3 | 125 | 64 | 8（7.5） | 2.6 | 10.6 | 1.95 | 8.65 | 85900 |
140 | 72 | 8（7.5） | 3.2 | 11.2 | 2.40 | 8.8 | 85300 | |
160 | 82 | 10（9.4） | 3.5 | 13.5 | 2.63 | 10.87 | 139000 | |
180 | 92 | 10（9.4） | 4 | 14 | 3.00 | 11 | 125000 | |
200 | 102 | 12（11.25） | 4.2 | 16.2 | 3.15 | 13.05 | 183000 | |
225 | 112 | 12（11.25） | 5 | 17 | 3.75 | 13.25 | 171000 | |
250 | 127 | 14（13.1） | 5.6 | 19.6 | 4.20 | 15.4 | 249000 | |
